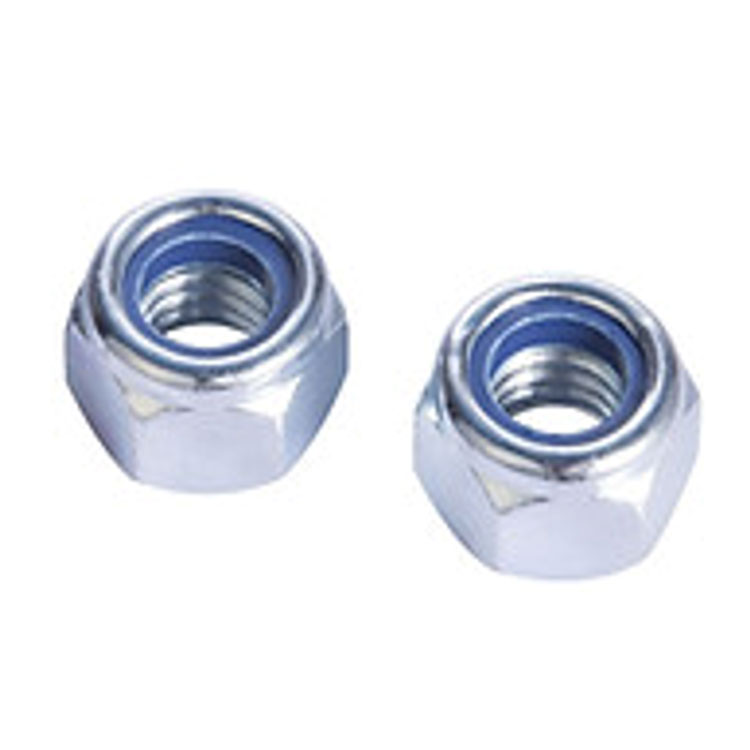

Nyloninsats låsmuttrarär en av de mest använda fästlösningarna för att förhindra att bultar lossnar under vibrationer, stötar eller dynamiska belastningar. De erbjuder ett enkelt, pålitligt och kostnadseffektivt alternativ till mer komplexa låsningsmetoder som lim, deformerade gängor eller låsmuttrar med saxstift.
Designen är enkel men mycket effektiv:
En ring av högkvalitativ nylon (vanligtvis nylon 6/6) är permanent införd i toppen eller mitten av mutterns gänghål.
Innerdiametern på den här nylonringen är något mindre än huvuddiametern på den passande bultgängan.
När du trär in bulten skär bultens gängor in i och komprimerar nylonringen, vilket skapar en tät interferenspassning.
Denna interferens genererar kontinuerligt radiellt tryck mot bultgängorna, vilket ger ett konsekvent friktionsmotstånd som motverkar rotationslossning.
Till skillnad från mekaniska låsanordningar (t.ex. flikbrickor eller trådband) är det här systemet inte beroende av externa komponenter – låsningen är inbyggd i själva muttern.
Nyloninsats låsmuttrarprestera exceptionellt bra i miljöer med hög vibration. Branschdata bedömer dem konsekvent som lämpliga för svåra vibrationsförhållanden, vilket gör dem till ett perfekt val för fordon, industrimaskiner och utomhusutrustning.
Detta är den mest kritiska faktorn när du väljer dessa muttrar:
| Skick | Temperaturområde |
|---|---|
| Kontinuerlig drift | –50°C till +100°C |
| Kortvarig/intermittent exponering | Upp till +250°C (beroende på nylonkvalitet) |
Över +100°C mjuknar nylonet och tappar sitt låsande vridmoment.
Under –50°C blir nylonet skört och kan spricka under installation eller vid stötar.
Praktiskt tips: Om din applikation ser varaktiga temperaturer över 100 °C, överväg låsmuttrar helt i metall eller högtempererade nylonvarianter (kontakta din leverantör).
Nylonringen deformeras plastiskt vid den första installationen – det första vridmomentet är det högsta.
| Antal användningar | Typiskt kvarvarande låsmoment |
|---|---|
| 1:a installationen | 100 % (baslinje) |
| 2:a–3:e återanvändning | ~70–85 % |
| 5+ återanvändningar | Rekommenderas inte för kritiska leder |
I säkerhetskritiska applikationer (t.ex. bromssystem, fjädring, lyftutrustning), installera alltid en ny mutter.
Du kan installera dem med vanliga skiftnycklar, hylsor eller elverktyg. Dock:
Rekommenderad maxhastighet: 150 r/min vid användning av pneumatiska eller elektriska förare. Högre hastigheter genererar friktionsvärme som kan skada nyloninlägget innan det sitter fast.
| Material | Bäst för miljön | Vanliga betyg |
|---|---|---|
| Kolstål (förzinkat) | Allmänna inomhus/torra förhållanden | Betyg 8, 10B21 |
| Kolstål (svart oxid) | Lätt oljebeständig, estetisk finish | Årskurs 8 |
| Rostfritt stål 304 (A2) | Fukt, sköljning, milda kemikalier | A2-70 |
| Rostfritt stål 316 (A4) | Marint, saltspray, aggressiva kemikalier | A4-80 |
Zinkplätering med trivalent passivering är den vanligaste kostnadseffektiva finishen för industriell användning. För utomhusmiljöer vid kusten eller till havs rekommenderas A4‑316 rostfritt starkt.
Den mest erkända globala standarden för låsmuttrar av nyloninsatser är:
| Standard | Beskrivning |
|---|---|
| DIN 985 | Sexkantmuttrar med icke-metallisk insats — tunn typ |
| DIN 982 | Sexkantmuttrar med icke-metallisk insats — tjock/full-höjd typ |
| ISO 7040 | Rådande vridmomentmuttrar — icke-metallisk insats (metrisk, grov) |
| ISO 10511 | Rådande vridmomentmuttrar — icke-metallisk insats (metrisk, fin) |
För tumbaserade system täcker ANSI/ASME B18.16.6 låsmuttrar av nyloninsats i UNC/UNF-gängor.
Tips: Verifiera alltid de rådande vridmomentvärdena enligt relevant standard för att säkerställa överensstämmelse med dina designkrav.
Inspektera nylonringen före installationen – den ska vara fri från sprickor, spån eller oljeföroreningar.
Starta muttern för hand för att undvika korsgängning, vilket är mer troligt på grund av interferenspassningen.
När du använder elverktyg, ställ in kopplingen för att förhindra övervridning - det rådande vridmomentet ökar det slutliga vridmomentet, så din verktygsinställning bör ta hänsyn till detta.
Använd ett smörjmedel på bultgängorna (om det är tillåtet) – detta kan minska skador, särskilt med rostfritt stål, men tänk på att smörjning kan minska det effektiva låsmomentet något.
Om muttern känns onormalt lös under de första gängorna kan nylonringen vara sliten eller defekt – kassera den.
| Industri / Sektor | Exempel på användningar |
|---|---|
| Bil | Motorfästen, avgasfästen, fjädringslänkar, drivlinans komponenter |
| Industriella maskiner | Motorbaser, pumpflänsar, växellådslock, transportörsystem |
| Byggutrustning | Grävmaskiners vridpunkter, krananslutningar, bultar i konstruktionsstål |
| Jordbruksmaskiner | Traktortillbehör, skördarblad, rorkultsenheter |
| Allmän tillverkning | Apparater, möbler, elskåp, VVS-enheter |
| DIY / hobby | Cyklar, klippdäck, släpvagnsdrag, hemverkstadsjiggar |
| Metod | Vibrationsmotstånd | Återanvändbar | Temperaturintervall | Kosta |
|---|---|---|---|---|
| Nyloninsatsmutter | Excellent | Begränsad | –50 till +100°C | Låg–måttlig |
| Helt metalldeformerad mutter | Excellent | 1–3 gånger | –200 till +600°C | Måttlig |
| Kemisk gänglåsning (t.ex. Loctite) | Bra | Nej (ansök igen) | –50 till +150°C | Låg (per användning) |
| Slottsmutter + sax | Bra | Ja | Obegränsat | Låg |
| Fjäderbricka | Dålig | Ja | Obegränsat | Mycket låg |
Välj dem när:
Din montering upplever måttliga till kraftiga vibrationer.
För 80 % av allmänna industri- och fordonstillämpningar erbjuder en förzinkad låsmutter i nylon av kolstål enligt DIN 985 den bästa balansen mellan prestanda, kostnad och tillgänglighet.
Kontrollera alltid:
Trådstorlek och stigning (metrisk vs. tum)
Fastighetsklass (t.ex. 8, 10 eller rostfritt)
Temperaturprofil för din driftsmiljö
Oavsett om du behöver en tunn (DIN 985) eller full höjd (DIN 982) version för din spännlängd
Använd dem på rätt sätt och de kommer att ge dig problemfria, underhållsreducerade anslutningar i flera år.
